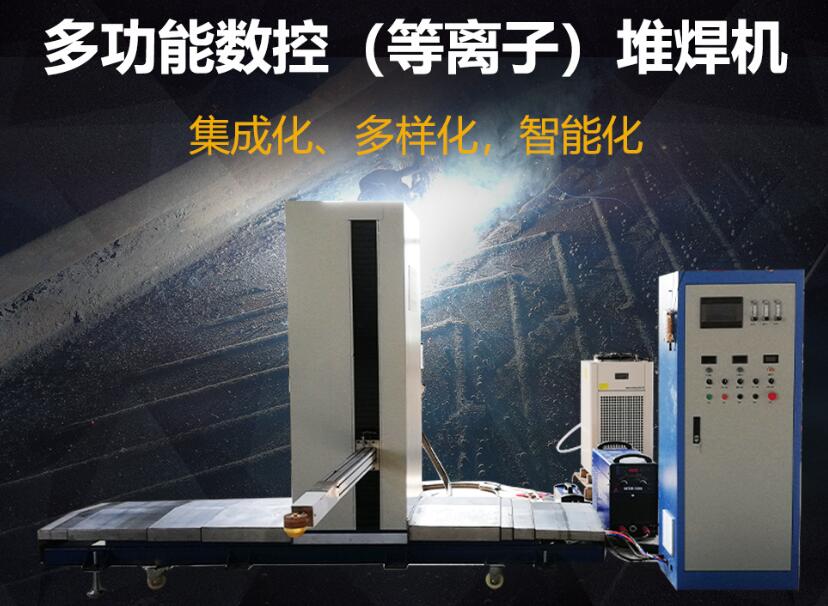

JY-MLRF3多功能长臂型数控等离子熔覆机床
一、设备型号、名称
JY-MLRF3多功能长臂型数控等离子熔覆机床
一、设备用途、特点及使用条件
2.1 用途及特点
2.1.1制作各种规格、型号刮板输送机的耐磨中板和底板以及修复链道。
2.1.2强化修复再制造各种规格型号的旧刮板机中部槽、过渡槽和机头机尾槽。
2.1.3耐磨强化各种规格、型号螺旋采煤机螺旋叶片。
2.1.4特别适用于最低高度为120mm空间内的耐磨层熔覆作业。
2.2 设备使用条件
2.2.1工作环境温度为0℃~35℃,相对湿度≤85%,无强磁干扰;
2.2.2无腐蚀性、易燃易爆性气体和固体介质;
2.2.3无严重的振动和颠簸。
二、设备操作方式和工艺动作
设备的操作方式为:自动、手动、遥控控制三种方式。
3.1自动:人机界面设定参数,plc程序控制,按照设定程序完成各项工艺动作。
3.2手动:通过人机界面输入参数,通过面板开关控制,完成各项工艺动作。
3.3遥控控制:通过遥控控制完成各项工艺动作。
三、基本技术参数
序号 | 名称 | 单位 | 规格 |
1 | 输入电压 | V | 380±10% |
2 | 输入功率 | kVA
| 24
|
3 | 引弧电流 | A | 30~100
|
4 | 熔覆电流 | A | 100~400 |
5 | 送粉量 | g/min | 5~100 |
6 | 离子气流量 | L/min | 5~12 |
7 | 送粉气流量 | L/min | 5~12 |
8 | 冷却水流量 | L/min
| 10~16
|
9 | 熔覆速度 | mm/min | 0~600 |
10 | 熔覆层高度 | mm | 2~3 |
11 | 熔覆层硬度 | HRC | 50~70 |
12 | 主机尺寸 | mm | 3300×2000×2100 |
13 | 工作行程 | mm | 长度方向2000 |
宽度方向1200 | |||
高度方向800 | |||
14 | 总 重 量 | kg | 约1500 |
五、设备主要配套原件配置清单
序号 | 名称 | 生产商 | 型号 |
1 | 大电源 | 山东奥太 | 500A |
2 | 小电源 | 山东奥太 | 200A |
3 | 水冷机 | 深圳东露阳 | 2P |
4 | 人机界面 | 台达 | |
5 | PLC | 台达 | |
6 | 伺服电机 | 台达 | |
7 | 伺服驱动器 | 台达 | |
8 | 减速器 | 台达 | 定制 |
9 | 步进电机 | 北京多普康 | |
10 | 步进驱动器 | 北京多普康 | |
11 | 送粉器 | 骄一 | 自制 |
12 | 等离子炬 | 骄一 | 自制 |
六、安全装置
7.1设置急停按钮,发生异常时按“急停”按钮,包括电机均停止运行。
7.2在X、Y、Z三轴的执行机构上设置限位开关。
七、设备外观说明
设备控制柜油漆颜色为机床白,执行机构为灰和机床白两色。也可根据客户提供色板确定。
各零件在喷漆前都除尽表面氧化物、焊渣及油污。喷漆前处理表面应达到GB8923-88A-B2.5级,之后涂装环氧类防锈底漆和面漆,底、面漆漆膜厚度≥70um,出厂前应做好所有外露加工面的防锈保护措施。
八、其他技术要求:
1、出厂检验需进行试车试验;
2、焊接技术:表面光滑、无焊渣气孔;
3、随机提供使用说明书。
